Кабель силовой ППГнг-HF 4*35

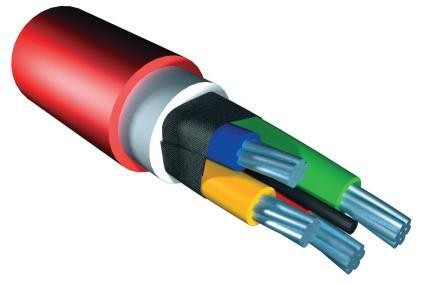

Конструкция кабеля ППГнг (А)-HF

Своим особым свойствам силовой кабель обязан строению и качественному составу. Конструкция изделия этой марки довольно сложна, и состоит из следующих компонентов:

Центральная жила изготовлена из меди, может быть как однопроточной, так и состоять из нескольких жил. Она соответствует классу 1или 2 и производится по ГОСТу 22483.

Изоляция производится из материалов, в состав которых не входят галогены, что делает марку силового кабеля ППГнг (А)-HF более безопасной при пожаре, так как снижается токсичность газов при сильном нагреве.

Внутренняя оболочка. Для ее изготовления здесь также применен полимер, не содержащий галогенов.

Заполнитель междужильного пространства. Он создает дополнительную изоляцию между проводами, входящими в состав кабеля, а также придает сечению круглую форму. Для ППГнг (А)-HF, в этом качестве, используется полимерная композиция на полиолефиновой основе. Она не содержит галогенов, и обладает улучшенными противопожарными свойствами. Он плотно наполнят оболочку, практически не оставляя свободного пространства, однако возможность отделить скрученные жилы остается.

Термический барьер - он представляет собой ленту из слюды или слюдосодержащего материала.

Наружная оболочка ППГнг (А)-HF также выполнена из полимерной композиции, в составе которой не присутствуют галогены.

Анализ состава компонентов дает представление об этой марке кабеля как достаточно устойчивой к нагреву и воспламенению, и это свойство является одним из основных при выборе кабельной продукции этого типа.

Применение кабеля ППГнг (А)-HF

Состав и характеристики кабеля ППГнг (А)-HF диктуют его применение, и наиболее часто эту марку кабельной продукции используют в следующих качествах:

• Цепи питания и контроля состояния проводки в различных офисных помещениях, а также таких социальных объектах как школы и детские сады, больницы и спортивные сооружения – везде, где в состав оборудования входит компьютерная техника, или аппаратура, работающая на микропроцессорах.
• Прокладка электропроводки в помещениях с повышенным уровнем безопасности, таких, как метрополитены и прочие подобные объекты.
• Используется ППГнг (А)-HF и на атомных электростанциях, объектах нефтехимической промышленности, тепловых электростанциях, также для монтажа судовой проводки.

Серьезным ограничением при прокладке этого вида силового кабеля является отсутствие угрозы механических повреждений, так как броня в составе данной марки отсутствует, и нарушить целостность оболочки вполне возможно. Что же касается использования на объектах, где повышены требования по части огнестойкости материалов, то ППГнг (А)-HF относится к классу пожарной опасности по ГОСТ Р 53315-2009 - П1.8.1.2.1, что делает ее оптимальной для вышеперечисленных вариантов применения. Оболочки кабеля не поддерживают горение, а при экстремальном повышении температуры не выделяют галогены, являющиеся сильными токсичными веществами. Данное изделие может использоваться для групповой прокладке проводки на объектах, указанных выше.

Технические характеристики кабеля ППГнг (А)-HF

• Если рассматривать технические характеристики ППГнг (А)-HF, то можно выделить следующие моменты:
• Уровень номинального напряжения составляет 0,66 или 1 кВт.
• Диапазон температур, при которой допустима эксплуатация изделия - от - 30 до +50 градусов.
• Величина радиуса минимального изгиба для одножильных изделий составляет 10 диаметров кабеля, и для многожильных – 7,5.
• Срок службы – в районе 30 лет, причем величина гарантийного срока составляет 5 лет, именно он оговорен производителем при полном соблюдении правил эксплуатации.

Прокладка силового кабеля ППГнг (А)-HF может осуществляться как при положительной, так и при отрицательной температуре, однако ее уровень не должен быть ниже -15 градусов. Уровень относительной влажности при использовании кабеля не должен быть выше 98%. ППГнг (А)-HF выдерживает высокую температуру нагрева, как в течение короткого времени, так и продолжительного, причем в первом случае уровень составляет 90 градусов, а во втором – 70.
