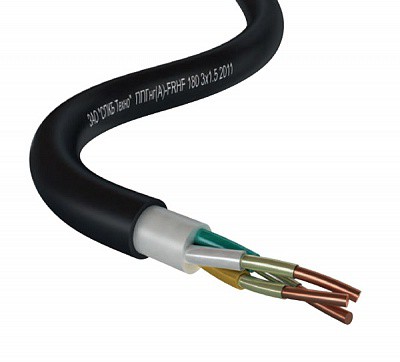

Кабель силовой ППГнг-FRHF 4*35

Общая информация о кабеле ППГнг (А)-FRHF

Основную информацию об изделии можно получить, просто расшифровав аббревиатуру ППГнг (А)-FRHF:

• П — изоляция изготовлена на основе полиолефина;
• Г — отсутствует защита от механических воздействий;
• нг (А) – FRHF — не распространяют горения при прокладке в пучках, не выделяют галогеносодержащих соединений и обладают низким уровнем дымообразования при тлении или горении. При этом индекс HF указывает на отсутствие в составе галогенов, а FR — на наличие термического барьера который в соответствии с ГОСТ-Р не горит в течение 180 минут.

Из этой информации становиться понятным назначение ППГнг (А)-FRHF. При его изготовлении, как в прочем и других изделий, наш завод использует сертифицированное сырье и точно следует технологии. Затраты на изготовление такого кабеля достаточно велики, поэтому цена на ППГнг (А)-FRHF выше, чем на обычные изделия аналогичного сечения, хотя находится в доступном секторе.

Сфера применения

Предназначением кабелей ППГнг (А)-FRHF является передача электрической энергии, а также ее распределение на капитально закрепленных установках, которые рассчитаны на номинальное переменное напряжение в 1 кВ либо 660 В и частоту, не превышающую 100 Гц. Отличные эксплуатационные характеристики позволяют использовать ППГнг (А)-FRHF в помещениях и специальных кабельных сооружениях, если опасность механического повреждения изделия исключена, в том числе:

• В системах электрообеспечения атомных станций, относящихся к классу 2.
• В СОУЭ – системах по оповещению и управлению эвакуацией населения при пожаре.
• В цепях, питающих оборудование, обеспечивающих работу систем дымоудаления, эвакуационных лифтов, обеспечивающих аварийное электроснабжения и другие системы, которые должны функционировать при пожаре.
• На различных промышленных объектах в регионах с разным климатом.
• В офисах, где установлено много микропроцессоров и компьютеров.
• В зданиях с массовым скоплением людей.
• В электропроводке больниц, в том числе и в операционных.
• В многофункциональных зданиях, комплексах и других аналогичных строениях.

Основные технические характеристики ППГнг (А)-FRHF

ППГнг (А)-FRHF обладает такими эксплуатационными показателями как способность противостоять изгибам, высоким температурам и коротким замыканиям, уровень которых значительно превышает стандарт. Также следует отметить следующие технические характеристики:

• Низкая токсичность, что обеспечивает безопасность людей.
• Устойчивость кабеля ППГнг (А)-FRHF к коррозии и плесневым грибам, оказывающая влияние на продолжительность эксплуатации изделий, которая составляет 40 лет, при этом гарантийные обязательства на них составляют 5 лет.
• В процессе эксплуатации нагрев жил не превышает предела в +70°С.
• Возможность эксплуатации при высоком уровне относительной влажности (до 98%).

Конструкционные особенности ППГнг (А)-FRHF

У кабеля ППГнг (А)-FRHF токопроводящая медная жила может иметь секторную либо круглую форму, быть одно- или многопроволочной и в соответствии с ГОСТ 22483-77 относится к 1 или 2 классу, в зависимости от ее сечения. Ее изоляция представляет собой термический барьер, который состоит двух лент, важнейшим элементом в которых является слюда. Они ламинированы пленкой из полимера и накладываются двумя способами:

• по спирали, при этом во всех слоях не должно быть зазоров;
• с перекрытием.

Каждая изолированная жила ППГнг (А)-FRHF имеет свой цвет, при этом нулевая всегда имеет голубой, а жила заземления — зелено-желтый. Количество жил в таких изделиях: от 1 до 5, а их сечение ограничено пределами от 1,5 до 1000 мм.

Жилы с изоляцией скручиваются в сердечник и поверх них накладывают специальный заполнитель, который изготавливают на основе полиолефина. Он не содержит галогенов, придает кабелю ППГнг (А)-FRHF стандартное круглое сечение и отличается высоким уровнем пожаробезопасности. Следует отметить, что скрученные жилы легко отделяются от заполнителя междужильного пространства.

Внешняя оболочка, наложенная поверх заполнителя и плотно к нему прилегающая, изготавливается из безгалогенного полимера.
